Sensoren für Vertikaltore

Für das sichere Öffnen und Schliessen Ihrer Vertikaltore stehen verschiedene Sensorkomponenten zur Verfügung. BBC Bircher Smart Access bietet Ihnen ein umfassendes Angebot an Tor-Sensorsystemen.

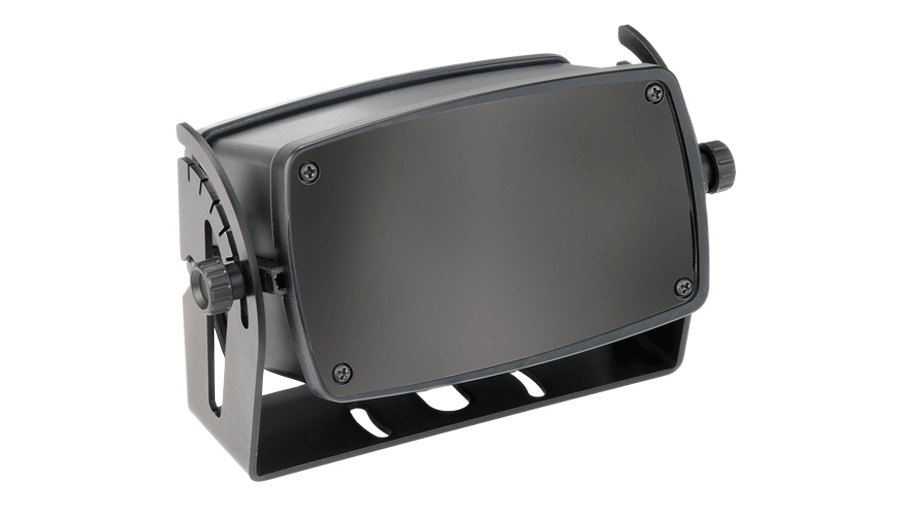

Für die Aktivierung der Vertikaltorekönnen die bewährten Schleifendetektoren eingesetzt werden. Aber auch ein Radarbewegungsmelder wie der Herkules 2E eignet sich optimal.
An der Hauptschliesskante bietet sich der Einsatz von elektrischen Schaltleisten an. Diese bieten für Mensch und Fahrzeug den besten Schutz vor dem Quetschen oder Einklemmen im Tor.

Für die sichere Signalübertragung empfehlen wir das drahtlose Funksignalübertragungssystem ExpertSystem XRF.

Broschüre Industrietore herunterladen

Helios 2T

ProLoop

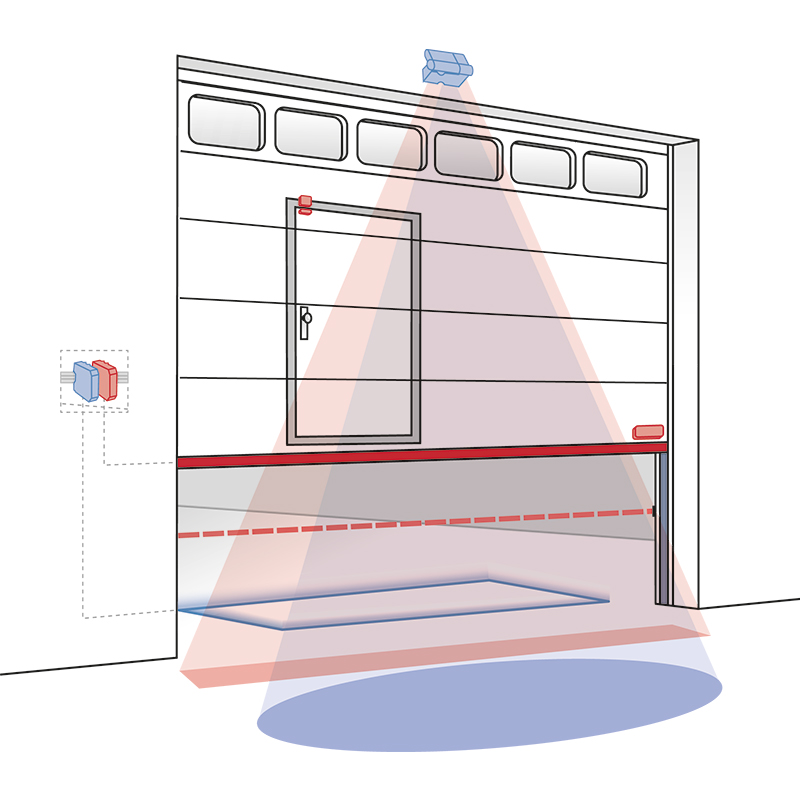

Aktivierung

Radarfeld zur Aktivierung

Sicherheit

AIR-Vorhang zur Anwesenheitsdetektion

ExpertSystem XL

LBGate

ExpertSystem XRF

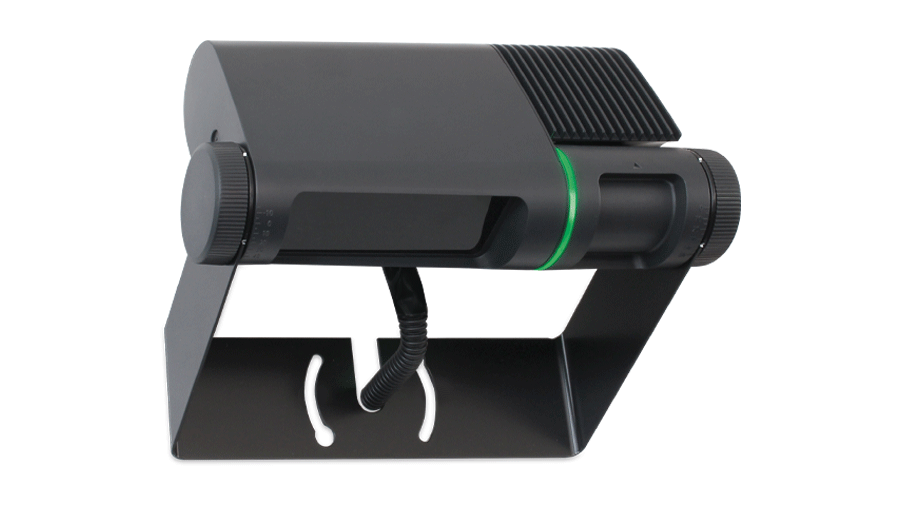

Helios 2T

Radarbewegungs- und AIR-Anwesenheitssensor für Industrietore

Zum Produkt

ProLoop

Schleifendetektoren für industrielle Tore, Schranken, Parkplatzanlagen und Poller

Zum Produkt

ExpertSystem XL

Modulares Schaltleistensystem für Toranwendungen

Zum Produkt

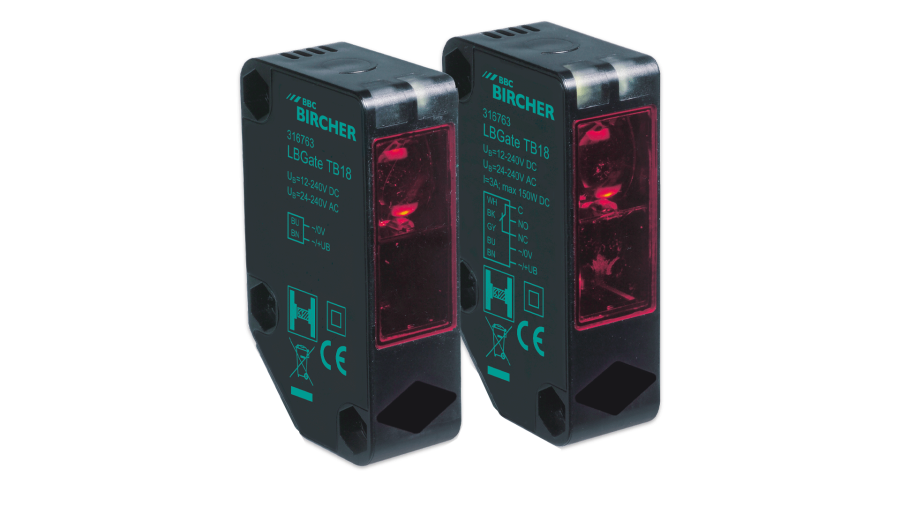

LBGate

Lichtschranken zur Erfassung von Personen, Objekten und Fahrzeugen

Zum Produkt

ExpertSystem XRF

Drahtloses Signalübertragungssystem für Toranwendungen

Zum Produkt

Technische Daten

Geräteabmessungen (B × H × T)

XRF-T.2 (Sender): 50 × 121 × 23 mm
XRF-TI (Sender): 18 × 194 × 18 mm
XRF-R.1 (Empfänger): 50 × 121 × 23 mm
XRF-R.2 (Empfänger): 75 × 121 × 24 mm
XRF-RD (Empfänger): 22.5 × 94 × 91 mm
XRF-TW (Sender): 66 × 58 × 16 mm
XRF-TW (Magnet): 66 × 17 × 16 mm

Elektrische Daten

Frequenz

868 MHz

Sender XRF-T.2, XRF-TW

Betriebsspannung: Lithium-Batterie 3 V (CR2450N)
Batterielebensdauer: Typ. 1,2 Jahre

Sender XRF-TI

Betriebsspannung: Anorganische Lithium-Batterie 3,6 V
Batterielebensdauer: Typ. 7 Jahre

Empfänger XRF-R.1, XRF-R.2, XRF-RD

Betriebsspannung: 12–36 V AC / 48–62 Hz
12–36 V DC
Leistungsaufnahme: Max. 1 W
Ausgänge (redundant): Relais 24 V AC/DC, 1 A
Option: 8.2 kOhm Parallelwiderstand

Allgemeine Daten

Reichweite: 100 m bei optimalen Bedingungen
Schutzart: IP65 (ausser XRF-RD = IP20)
Zulassungen:
EN ISO 13849-1 (PL d, Kat. 3)
EN 300 220
EN 301 489

Hinweis:
Die ExpertSystem XRF Signalübertragungssysteme sind in Kombination mit Bircher Schaltleisten baumustergeprüft.
Technische Angaben und Empfehlungen zu unseren Produkten sind Erfahrungswerte und stellen Orientierungshilfen für den Anwender dar. Angaben in Prospekten und Datenblättern sichern keine speziellen Produkteigenschaften zu. Spezielle Produkteigenschaften, welche wir in Einzelfällen schriftlich oder individuell bestätigen, sind davon ausgenommen. Änderungen infolge technischer Weiterentwicklung behalten wir uns vor.
