Sensorlösungen

Falttore

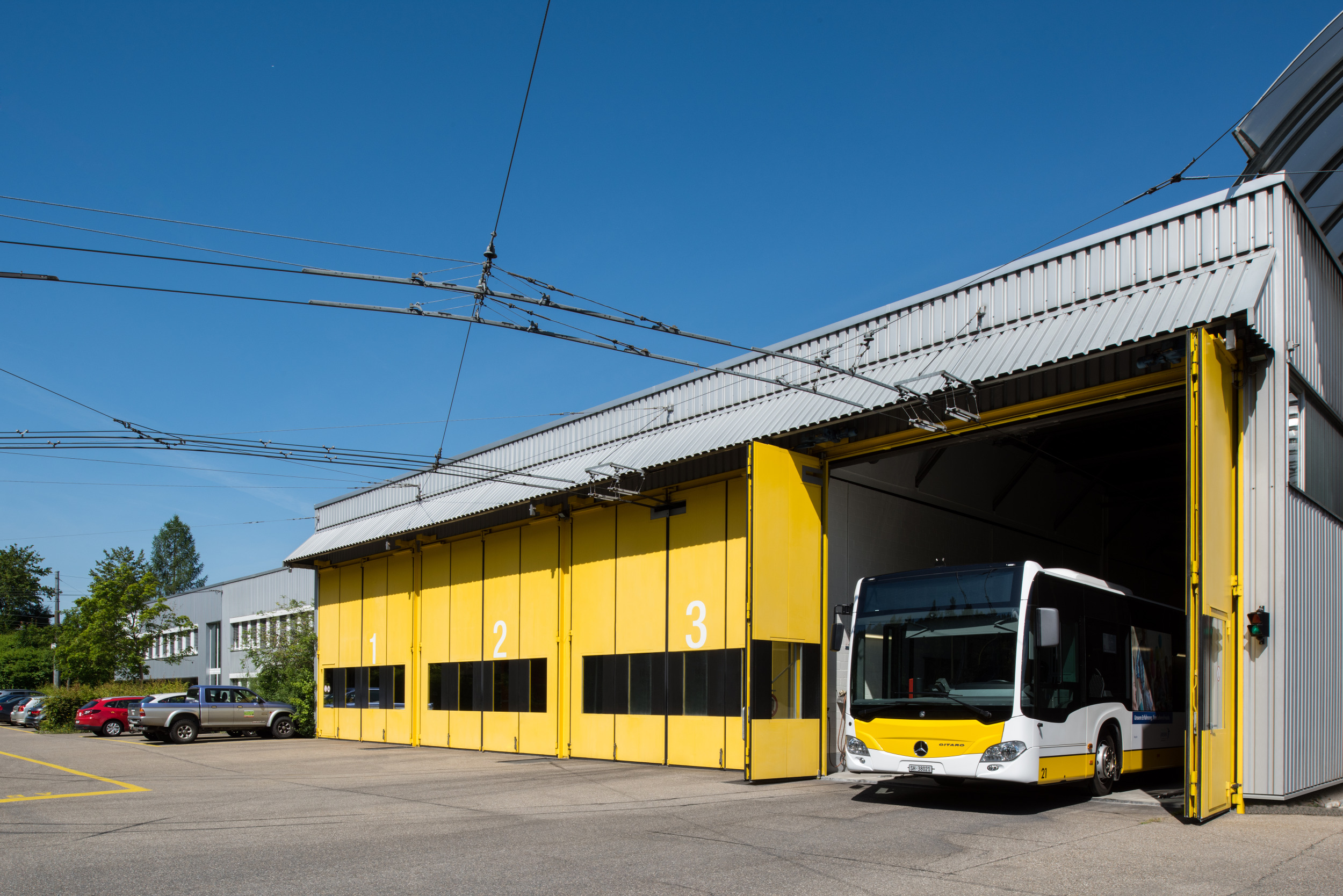

Sensoren für Falttore

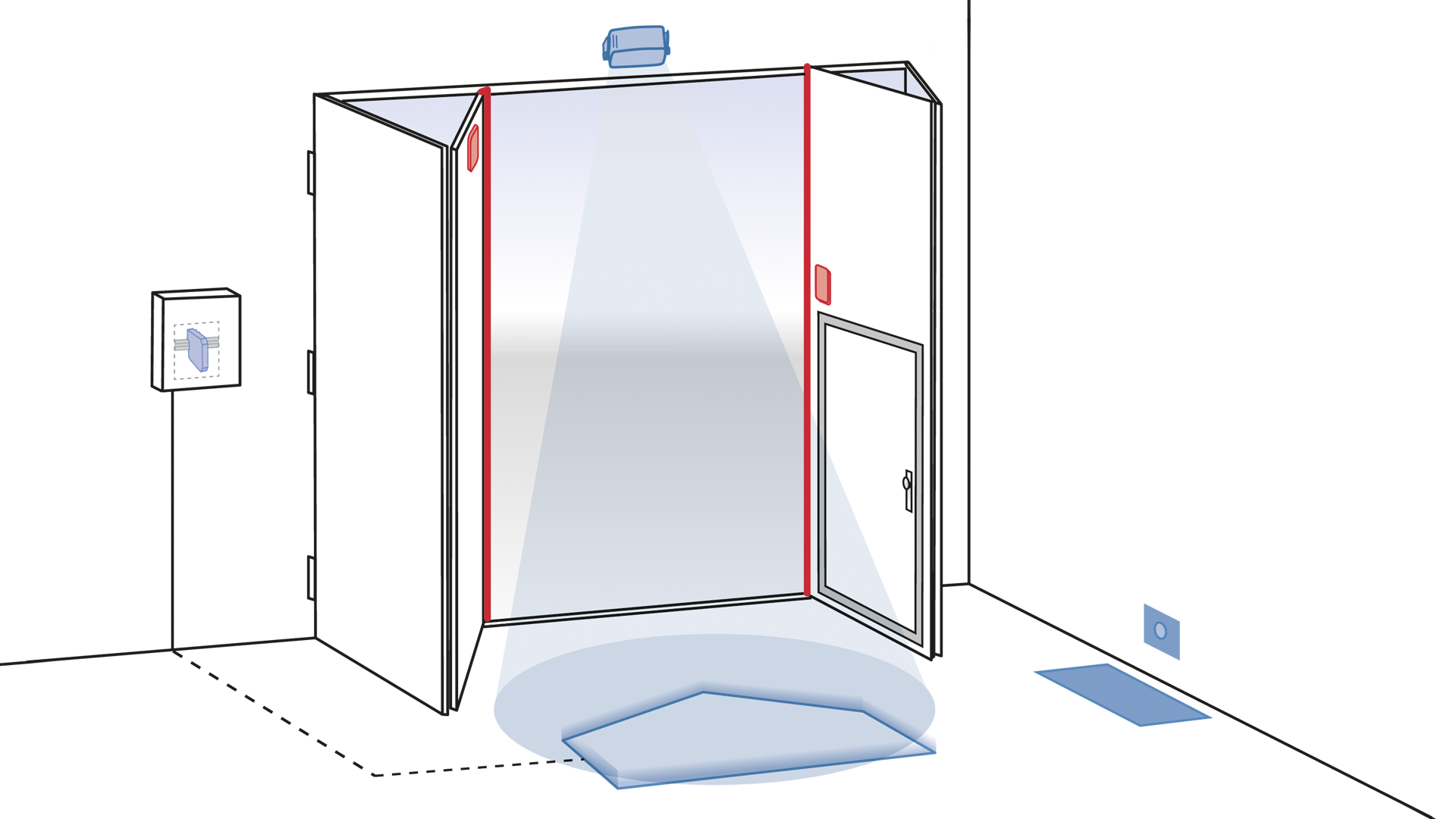

Die Radarbewegungsmelder und Schleifendetektoren von BBC Bircher Smart Access aktivieren Ihr automatisches Falttor zuverlässig.
Während Radarbewegungsmelder praktisch jede Bewegung wahrnehmen und so einen Öffnungsimpuls am Tor auslösen, schaltet der Schleifendetektor bei der Erkennung metallischer Fahrzeuge.

Als Schutz vor dem Einklemmen oder Quetschen empfiehlt sich die Montage elektrischer Schaltleisten an den Schliesskanten. Zur verschleissfreien Datenübertragung hat sich das drahtlose Funkübertragungssystem ExpertSystem XRF bewährt. So wird die bestmögliche Sicherheit rund um Ihr Falttor gewährleistet.

Broschüre Industrietore herunterladen

Herkules 2E

ProLoop

ExpertSystem XL

ExpertSystem XRF

Aktivierung

Radarfeld zur Aktivierung mit Herkules 2E oder Helios 2T

ESM, EMP & ES-Button

Herkules 2E

Radarbewegungssensor für Industrietore

Zum Produkt

ProLoop

Schleifendetektoren für industrielle Tore, Schranken, Parkplatzanlagen und Poller

Zum Produkt

ExpertSystem XL

Modulares Schaltleistensystem für Toranwendungen

Zum Produkt

ExpertSystem XRF

Drahtloses Signalübertragungssystem für Toranwendungen

Zum Produkt

Technische Daten

Geräteabmessungen (B × H × T)

XRF-T.2 (Sender): 50 × 121 × 23 mm
XRF-TI (Sender): 18 × 194 × 18 mm
XRF-R.1 (Empfänger): 50 × 121 × 23 mm
XRF-R.2 (Empfänger): 75 × 121 × 24 mm
XRF-RD (Empfänger): 22.5 × 94 × 91 mm
XRF-TW (Sender): 66 × 58 × 16 mm
XRF-TW (Magnet): 66 × 17 × 16 mm

Elektrische Daten

Frequenz

868 MHz

Sender XRF-T.2, XRF-TW

Betriebsspannung: Lithium-Batterie 3 V (CR2450N)
Batterielebensdauer: Typ. 1,2 Jahre

Sender XRF-TI

Betriebsspannung: Anorganische Lithium-Batterie 3,6 V
Batterielebensdauer: Typ. 7 Jahre

Empfänger XRF-R.1, XRF-R.2, XRF-RD

Betriebsspannung: 12–36 V AC / 48–62 Hz
12–36 V DC
Leistungsaufnahme: Max. 1 W
Ausgänge (redundant): Relais 24 V AC/DC, 1 A
Option: 8.2 kOhm Parallelwiderstand

Allgemeine Daten

Reichweite: 100 m bei optimalen Bedingungen
Schutzart: IP65 (ausser XRF-RD = IP20)
Zulassungen:
EN ISO 13849-1 (PL d, Kat. 3)
EN 300 220
EN 301 489

Hinweis:
Die ExpertSystem XRF Signalübertragungssysteme sind in Kombination mit Bircher Schaltleisten baumustergeprüft.
Technische Angaben und Empfehlungen zu unseren Produkten sind Erfahrungswerte und stellen Orientierungshilfen für den Anwender dar. Angaben in Prospekten und Datenblättern sichern keine speziellen Produkteigenschaften zu. Spezielle Produkteigenschaften, welche wir in Einzelfällen schriftlich oder individuell bestätigen, sind davon ausgenommen. Änderungen infolge technischer Weiterentwicklung behalten wir uns vor.
